מעטפת חדר נקי

חדר נקי: המדריך המלא

מעטפת חדר נקי נועדה ליצור סביבת עבודה מבוקרת שבה רמת החלקיקים נשמרת נמוכה, הניקיון יציב לאורך זמן, והקשר בין המבנה לבין מערכות האוויר והתפעול נשמר באופן רציף. בחדרים כאלה לא מספיק להציב מסננים או להוסיף מיזוג מתאים. הקירות, התקרה, הדלתות, חלונות הצפייה וארון המעבר צריכים לפעול יחד כמערכת סגורה שמצמצמת חדירת מזהמים ותומכת בשגרת עבודה מדויקת.

המשמעות המעשית של חדר נקי רחבה יותר מניקיון רגיל. בתעשיות רגישות, גם חלקיק זעיר עלול לפגוע ברכיב אלקטרוני, לשבש תהליך ייצור, או להכניס סטייה לתהליך מחקרי. לכן התכנון מתייחס לא רק לאוויר, אלא גם לחומרים שמהם בנויה המעטפת, ליכולת הניקוי של המשטחים, למניעת הצטברות אבק ולשילוב מבוקר של תשתיות.

מעטפת מתוכננת היטב מאפשרת ליצור בידוד מלא מהסביבה החיצונית, תוך שמירה על נגישות תפעולית. זו נקודה חשובה במיוחד במפעלים ובמעבדות שבהם יש תנועה של עובדים, ציוד וחומרים. כאשר כל חיבור, מפגש או מעבר מטופלים נכון, קל יותר לשמור על רמת ניקיון עקבית ולמנוע זיהום שמתחיל בנקודה קטנה ומתפשט לאורך קו שלם.

למה מעטפת חדר נקי חשובה

החשיבות של מעטפת חדר נקי מתחילה במקום שבו תהליך הייצור או המחקר רגישים לסביבה. אם החלל אינו אטום דיו, או אם החומרים והחיבורים אינם מתאימים, חלקיקים, לחות או הפרעות סביבתיות עלולים לחדור פנימה ולהשפיע על התוצאה. במתקני פארמה, במעבדות, בתעשיית המיקרו-אלקטרוניקה ובבתי חולים, ההשפעה הזו אינה שולית.

מעטפת נכונה תורמת לשליטה בכמות החלקיקים באוויר, ליציבות של תנאי הסביבה ולניהול מסודר של תנועת אנשים וציוד. במאמר על רמות הסיווג והתכנון בפועל אפשר לראות עד כמה המבנה עצמו משפיע על היכולת לשמור על תנאים מבוקרים, ולא רק מערכות הסינון. כאשר התקרה קולטת מסננים וגופי תאורה, הקירות מאפשרים מעבר מוסדר של מערכות, והפתחים מתוכננים מראש, מתקבל חלל שעובד באופן צפוי ויציב יותר.

מעבר לכך, למעטפת יש תפקיד ישיר בשגרת התחזוקה. משטחים חלקים, אלמנטים שאינם צוברים אבק ופתרונות שמשתלבים היטב עם ניקוי וחיטוי שוטפים תורמים להפעלה יעילה של החדר. בחללים מבוקרים, התחזוקה צריכה להילקח בחשבון כחלק מהתכנון עצמו. בחירה לא נכונה בחומר, בחיבור או בגימור עלולה להקשות על ניקוי יום־יומי ולפגוע בביצועי החלל לאורך זמן.

שימושים נפוצים

חדרים נקיים משמשים במגוון רחב של תחומים, אבל בכל אחד מהם המעטפת נדרשת לענות על צורך שונה. לפעמים הדגש הוא על שמירה על מוצר רגיש, לפעמים על סביבת ייצור סטרילית, ולפעמים על יצירת הפרדה מבוקרת בתוך מבנה קיים.

• תעשיית הפארמה - ייצור תרופות, פיתוח תהליכים ומחקר רפואי דורשים חללים שבהם רמת החלקיקים נמוכה והאטימות גבוהה. כאן כל פרט במעטפת משפיע על בקרה תהליכית ועל ניקיון עקבי.
• תעשיית המיקרו-אלקטרוניקה - רכיבים רגישים מאוד לאבק ולחשמל סטטי. לכן יש חשיבות לקירות, לצבע אנטיסטטי, לתקרות ייעודיות ולמבנה שמצמצם הצטברות מזהמים על משטחים.
• מכשור רפואי - תהליכי ייצור והרכבה של ציוד רפואי נשענים על חלל מבוקר שבו תשתיות, פתחים ונקודות מעבר מטופלים בקפידה כדי לשמור על איכות המוצר.
• מעבדות מחקר - במעבדות שבהן נדרשים תנאי עבודה מדויקים, מעטפת חדר נקי מסייעת להפריד בין אזורי עבודה, לשלוט באוויר החוזר ולשמור על סביבת ניסוי יציבה.
• תעשיית המזון - בקווי ייצור מסוימים נדרש חלל שמפחית זיהום סביבתי ושומר על תנאי ייצור נקיים, במיוחד כאשר מדובר בתהליכים רגישים או חדשניים.
• בתי חולים ומחלקות ייעודיות - מחלקות כמו IVF ואזורים רפואיים אחרים דורשים סגירה נקייה של החלל, עם תקרת T-BAR, קירות מתאימים ופתחים שאינם יוצרים נקודות הצטברות.

בכל אחד מהתחומים האלה, מעטפת חדר נקי אינה תוספת משנית. היא הבסיס שעליו נשענים הזרימה, הבקרה והיכולת של החלל לעמוד בדרישות העבודה בפועל. לכן ההבדל בין חלל נקי מתפקד לבין חלל בעייתי מתחיל בדרך כלל בתכנון המעטפת.

מבנה ומאפיינים טכניים

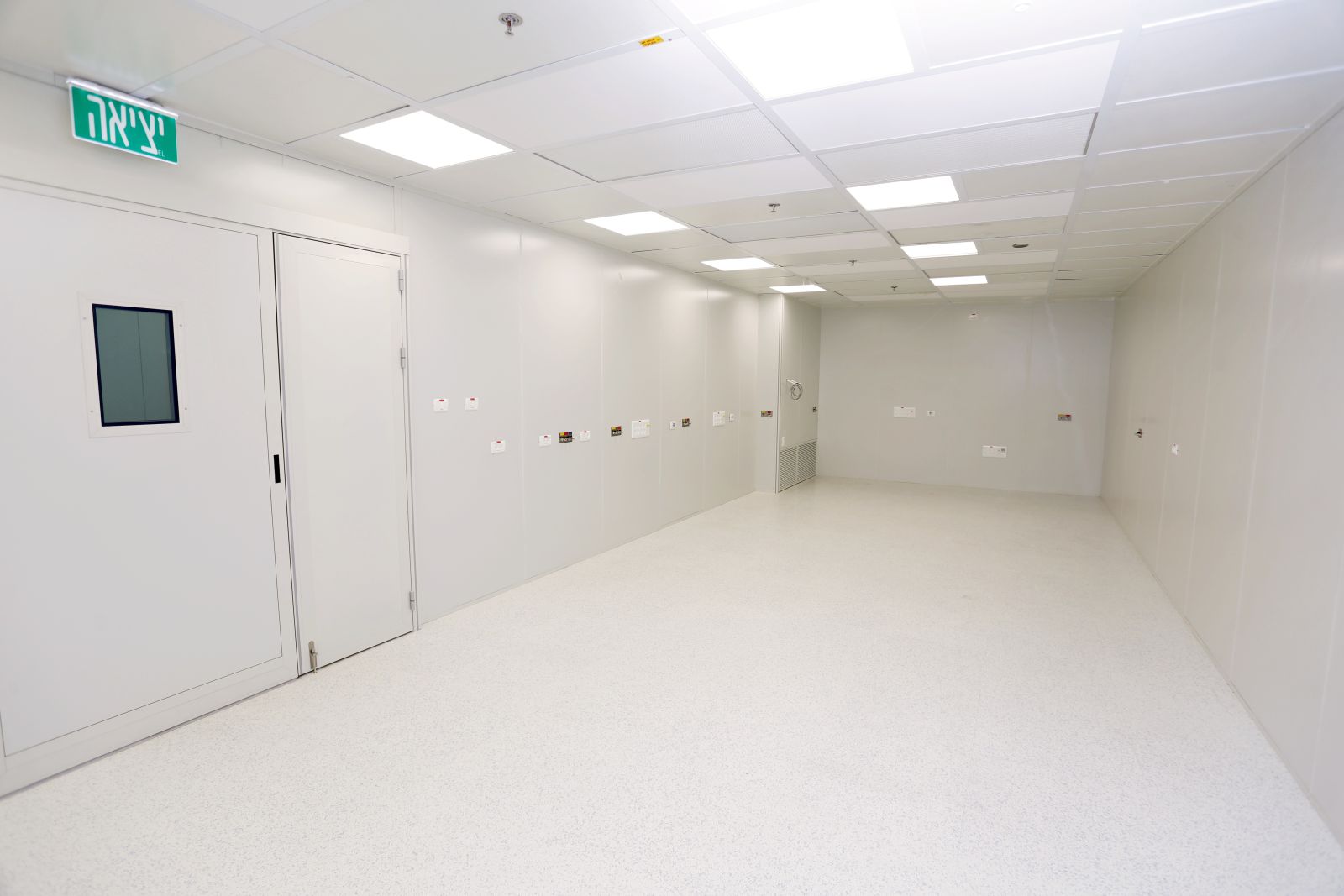

מעטפת חדר נקי יכולה להתבסס על קירות מאלומיניום עם מילוי ייעודי, על קירות פח, או על חיפוי HPL לפי דרישות הפרויקט. קירות לחדר נקי מאלומיניום מתוכננים עם לוחות כוורת וצבע אנטיסטטי. הבחירה בין האפשרויות קשורה לאופי החלל, לשגרת הניקוי, לדרישות האטימה ולדרך שבה צריך לשלב את שאר רכיבי המערכת.

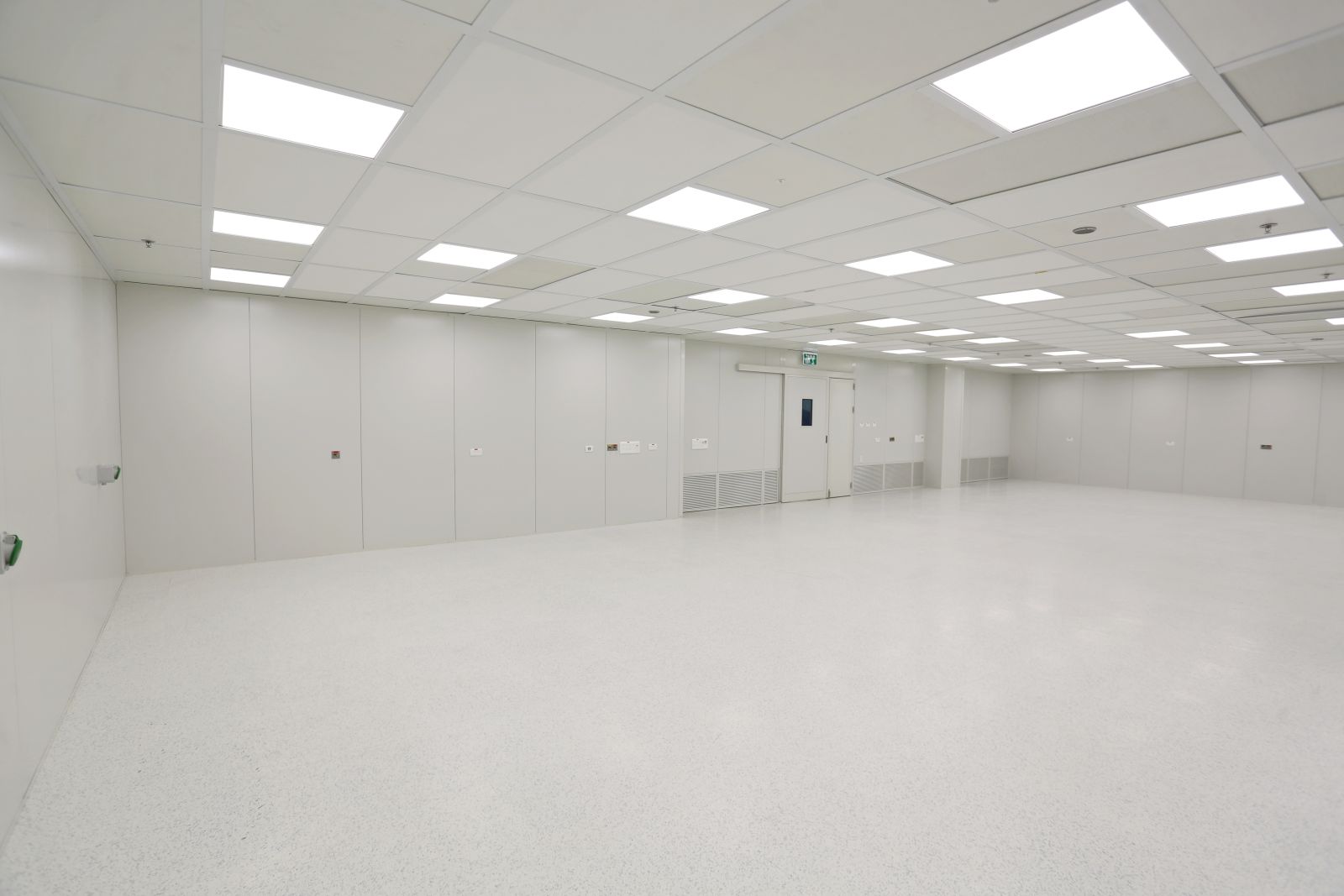

תקרת T-BAR ממלאת תפקיד מרכזי משום שהיא אינה רק חיפוי עליון, אלא מערכת שמאפשרת לשלב מסננים, תאורה ורכיבים נוספים בתוך רשת סדורה הנתלית מהמבנה. כאשר יש צורך בתחזוקה או בגישה נקודתית, המבנה המודולרי מקל על פירוק והרכבה במיקום מוגדר, בלי לפגוע בשאר המעטפת. זהו יתרון תפעולי משמעותי בחללים שבהם יש בדיקות, שינויים ושגרת שירות תקופתית.

גם לאלמנטים המשלימים יש השפעה ישירה על תפקוד החדר. דלתות לחדר נקי נדרשות להיות חלקות ולצמצם הצטברות מזהמים. חלון צפייה מאפשר בקרה חזותית בלי לפתוח את החלל. ארון מעבר תומך בהעברת ציוד וחומרים בין אזורים. בחלק מהפתרונות הקיר עצמו מאפשר העברה מסודרת של מערכות דרך מילוי כפול, לרבות צנרת גז ותשתית חשמל, וכך נשמרת מעטפת מסודרת יותר עם פחות הפרעות באזור העבודה.

יתרונות מרכזיים

היתרון הראשון של מעטפת חדר נקי הוא יצירת חלל שניתן לשלוט בו לאורך זמן. כאשר המבנה נבנה מחומרים מתאימים, עם חיבורים מדויקים ועם חשיבה על מעבר עובדים וציוד, קל יותר לשמור על רמת ניקיון אחידה ולא להסתמך רק על פעולות תיקון אחרי הופעת בעיה.

יתרון נוסף הוא גמישות תכנונית. במבנים קיימים אפשר במקרים רבים לבצע הסבה לחדר נקי באמצעות קירות, תקרה ואלמנטים משלימים, במקום לבנות מתחם חדש. המשמעות היא התאמה של החלל הקיים לייעודו החדש, תוך חיבור נכון למערכות אוויר, תאורה ותשתיות. בפרויקטים מסוימים משולבים גם וילונות ייעודיים, כאשר נדרש פתרון הפרדה גמיש בתוך סביבה מבוקרת.

עוד יתרון מהותי הוא רציפות תפעולית. כאשר החלל מתוכנן עם ארון מעבר, חלונות צפייה, דלתות אטומות ותקרה שמרכזת רכיבים טכניים, ניתן לקיים עבודה שוטפת עם פחות פתיחות מיותרות של המעטפת. כך נשמר איזון טוב יותר בין תפעול נוח לבין בקרה סביבתית. בחדרים שבהם עובדים כמה בעלי תפקידים במקביל, הרציפות הזו מסייעת לנהל את המרחב בלי ליצור נתק בצוות.

איך לבחור מעטפת מתאימה

בחירה של מעטפת חדר נקי צריכה להתחיל מהיישום עצמו ולא מהמוצר הבודד. חדר לתעשיית פארמה, חלל למיקרו-אלקטרוניקה, מעבדה רפואית או אזור ייצור מוסב ידרשו מערך שונה של חומרים, תשתיות ופתרונות מעבר. התקדמו לפי סדר ברור.

1. הגדירו את מטרת החלל ואת רמת הבקרה הנדרשת: ייצור, מחקר, בדיקה, הרכבה או הפרדה פנימית בתוך מתקן קיים.
2. בדקו אם מדובר במבנה חדש או בהסבה של חלל קיים, משום שהדבר ישפיע על שיטת הסגירה, על החיבורים ועל שילוב התשתיות.
3. בחרו את סוגי הקירות והתקרה לפי שגרת הניקוי, דרישות האטימות והצורך בשילוב מערכות כמו תאורה, סינון, חשמל או צנרת גז.
4. תכננו מראש את כל נקודות המעבר: דלתות, חלונות צפייה, ארון מעבר ואזורים שבהם עוברים עובדים או חומרים.
5. ודאו שהמעטפת תומכת גם בתחזוקה שוטפת, בגישה נקודתית לרכיבים וביכולת לשמור על ניקיון קבוע לאורך זמן.
