איפה פוגשים חדרים נקיים – ולמה הם נחוצים?
בתעשיות רבות, מספיק גרגר אבק זעיר אחד כדי לגרום לנזק משמעותי. רכיב אלקטרוני רגיש עשוי להיפגע, מוצר רפואי עלול לצאת לא תקין ותהליך ייצור יכול להיעצר בגלל זיהום סביבתי קטן. מהסיבה הזו, חדרים נקיים הפכו לחלק בלתי נפרד ממגוון רחב של תחומים — החל מתעשיית התרופות והמכשור הרפואי, דרך מעבדות מחקר, מפעלי אלקטרוניקה ומרכזי פיתוח טכנולוגיים, ועד תעשיות מזון, קוסמטיקה וביוטכנולוגיה. החדר הנקי מתוכנן כדי לענות על כמה צרכים תעשייתיים:
- שליטה בכמות החלקיקים באוויר – צמצום משמעותי של כמות האבק והחלקיקים המרחפים בחלל, כדי למנוע לפגוע במוצר הסופי. בחדר הנקי משתמשים במערכות סינון מתקדמות, זרימת אוויר מבוקרת ותכנון שמטרתו למנוע הצטברות מזהמים על משטחים.
- שמירה על תנאי סביבה יציבים – מעבר לניקיון עצמו, יש חשיבות רבה ליציבות התנאים בסביבת העבודה הסטרילית. טמפרטורה חריגה אפילו מעט או רמת לחות גבוהה מדי עלולות להשפיע על תהליכי ייצור עדינים או להסב נזק לרכיבים רגישים במיוחד.
- שימוש בחומרים שמתאימים לסביבה מבוקרת – הקירות, התקרה, הרצפה ושאר האלמנטים בחלל צריכים להיות עשויים מחומרים שאינם פולטים חלקיקים ושניתן לנקות בקלות וביעילות.
- בקרה על תנועת עובדים וציוד – בני אדם הם אחד ממקורות הזיהום הגדולים ביותר בחדרים מבוקרים. תכנון נכון כולל גם מסלולי מעבר, אזורי החלפת בגדים ולעיתים אפילו נהלי כניסה ויציאה נוקשים מאוד.

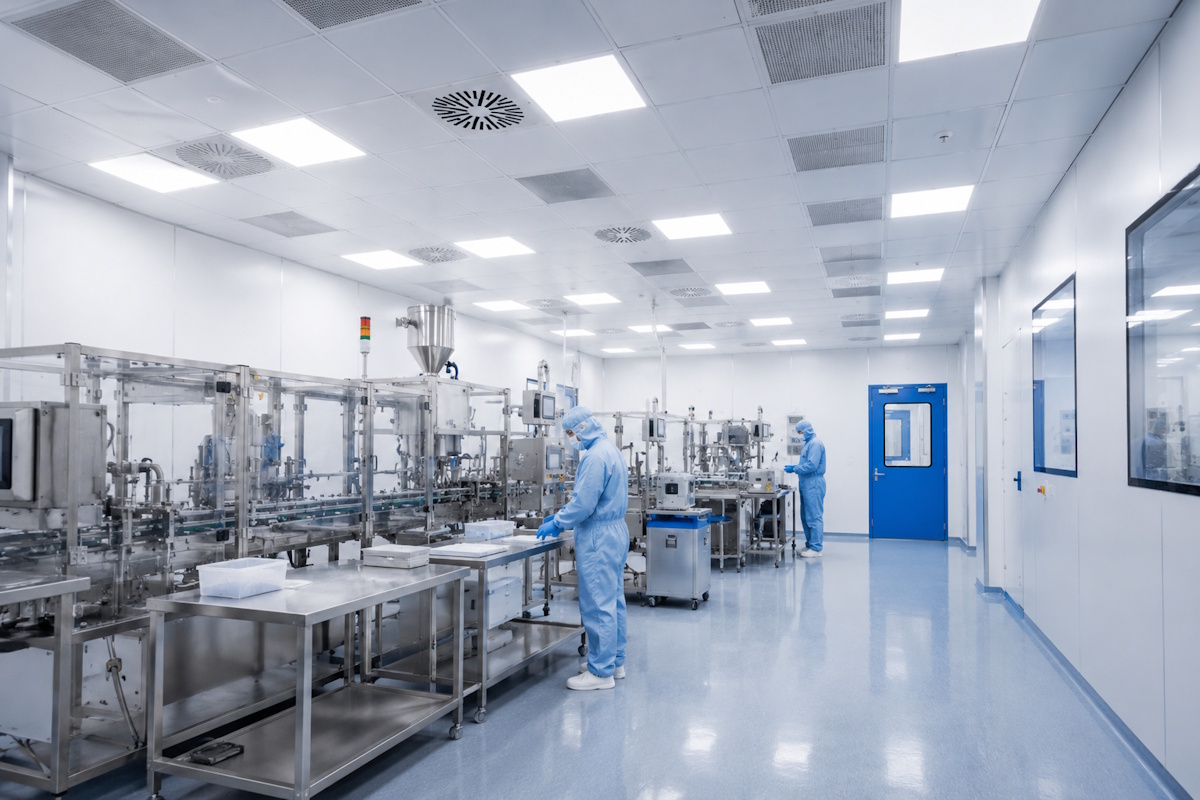

מעטפת מרחבית: תקרה וקירות ייעודיים
הרציונל מאחורי חדרים נקיים הוא ליצור סביבה מבוקרת שבה שולטים בכמות החלקיקים באוויר, ברמות הלחות, בטמפרטורה, בלחצי האוויר ולעיתים גם ברמות החיידקים והמזהמים. כדי לעמוד בדרישות האלו, כל מרכיב בתוך החלל צריך להיות מותאם למשימה, כאשר רוב האנשים מדמיינים מיד מסנני אוויר ומערכות מיזוג מתקדמות. בפועל, אחד המרכיבים הנחוצים הוא דווקא התקרה.
תקרת T-BAR היא שלד שעשוי מפרופילי אלומיניום. הרשת נתלית מתקרת הבטון עצמה באמצעות מוטות הברגה או אמצעים אחרים ואותה ממלאים בלוחות מסוגים שונים, כדוגמת HPL, פח או פאנל אקוסטי. מלבד היכולת שלה לשמור על המאפיינים של החדר הנקי, תקרה זו מציעה שילוב של אלמנטים מגוונים, שיכולים להיות נחוצים לתפקוד של העובדים במרחב – מתזי מים, תאורה, פילטרים לסינון ומערכות נוספות. המבנה של רשת שממלאים בלוחות מאפשר פירוק והרכבה נקודתיים במסגרת תחזוקה שוטפת של החלל.
גם הקירות בחדר הנקי מזמינים התאמות ייעודיות. הקיר בנוי מפרופילים ומחברים אותם ניתן למלא בלוח יחיד או כפול, כאשר המילוי הכפול מאפשר העברה של מערכות שונות דרך הקיר בצורה אסתטית, מצנרת גז ועד תשתית חשמל. יש גם אפשרות לצפות קיר קיים ב-HPL על מנת להשמיש אותו לתפקד כחדר נקי.
מרכיבים קטנים שעושים הבדל גדול: וילונות, חלונות וארונות מעבר
יש לא מעט רכיבים נוספים שמשפיעים באופן ישיר על איכות העבודה בתוך חדרים נקיים. תכנון נכון של אלמנטים משלימים במסגרת הקמת חדרים נקיים עוזר לשמור על זרימת עבודה יעילה ולהפחית סיכוני זיהום. הנה כמה דוגמאות לאלמנטים כאלה:

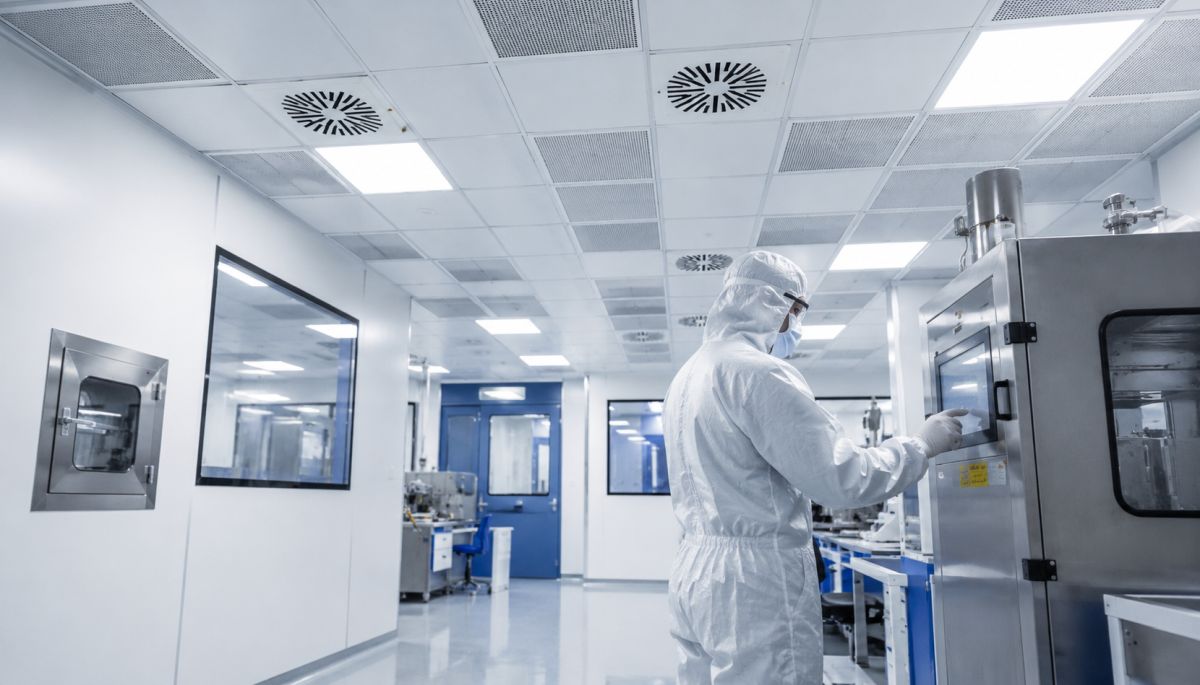

- ארון מעבר: נועד להעביר ציוד, מסמכים או חומרים בין אזורים שונים מבלי לחשוף את כל החדר לסביבה החיצונית. במקום לפתוח דלת ולהכניס מזהמים מבחוץ, משתמשים בתא מעבר סגור עם דלתות משני הצדדים, כאשר שילוב של חיגור חשמלי בין הדלתות יכול להבטיח פתיחה של אחת מהן בלבד בכל רגע נתון. מעבר לסטריליות, ארונות כאלה גם משפרים את יעילות העבודה, משום שהם מאפשרים להעביר ציוד במהירות מבלי לעצור תהליכים בתוך החלל עצמו.
- וילון לחדר נקי: למרות שהם נראים פשוטים יחסית, וילונות ייעודיים לסביבות מבוקרות ממלאים תפקיד קרדינלי. הם יוצרים הפרדה בין אזורים שונים בתוך החלל בצורה גמישה ומהירה יחסית, בלי צורך להקים מחיצות קבועות. בחדרים שמפעילים בהם מכונות שמשתמשות בלייזר, וילון שכולל בד עמיד לייזר יכול להקיף את המכונה ולשמור על המפעיל שלה מפגיעה.
- חלון צפייה: מאפשר לפקח על תהליכים שמתרחשים בתוך החלל המבוקר מבלי להיכנס אליו בפועל. זהו פתרון שמפחית תנועה מיותרת לתוך החדר ובכך מסייע לשמור על רמת הניקיון. במעבדות ובקווי ייצור מנהלים, טכנאים או אנשי בקרת איכות יכולים להשתמש בו כדי לעקוב אחר העבודה מבחוץ ולוודא שהכול מתנהל כשורה. החלון בנוי ממסגרת אלומיניום ואטמים וממולא בזכוכית שקופה. הוא מציע אטימות ששומרת על הפרשי הלחצים בשני הצדדים. יש גם חלונות ייעודיים לחדרי רנטגן, עם זכוכית משולבת עופרת.

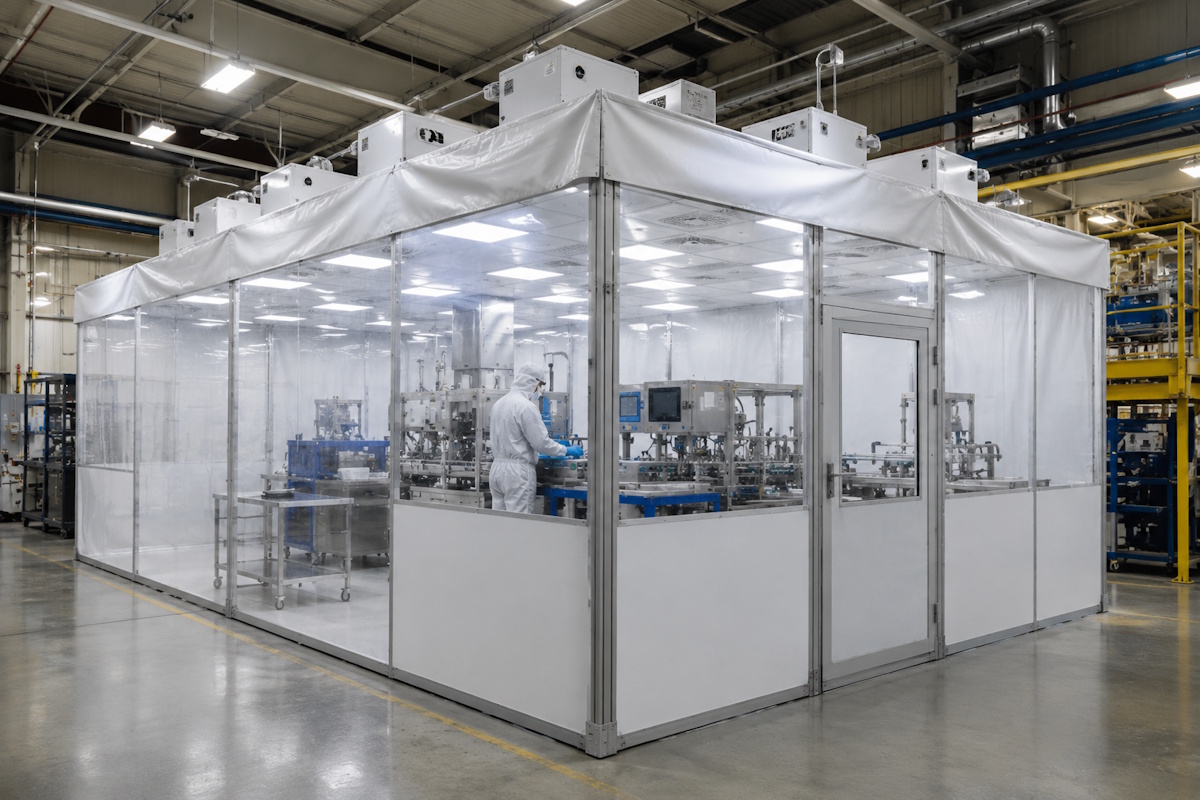

הקמת אוהל נקי – אלטרנטיבה גמישה לחדר הנקי
לא בכל מצב יש צורך לבנות חדר נקי קבוע ומלא. במיוחד כאשר מדובר בתהליך נקודתי וביצירה של אזור נקי בתוך מתקן קיים, אוהל נקי יכול לספק פתרון יעיל, מהיר וגמיש יותר. מדובר במתחם מבוקר שמבוסס על שלד אלומיניום ותקרה עם יחידות סינון אוויר ותאורה. לתוך האוהל ניתן להיכנס דרך דלת ציר, דלת הזזה או מבואה, בהתאם לצרכים ולנוחות השימוש.
האוהל נקי מציע גמישות גבוהה מאוד. אפשר להכניס אותו למרחב מבלי לשנות את מבנה הקבע הקיים, ולפי הצורך לפרק ולהעביר אותו לנקודה אחרת. את רמת הניקיון בתוכו ניתן לקבוע באמצעות שינוי היחס בין מספר יחידות ה-FFU לנפח האוהל.
עם זאת, כשמדובר בתהליכים רגישים במיוחד, בדרישות סיווג מחמירות או בעבודה אינטנסיבית לאורך שנים, בדרך כלל עדיף להשקיע בחדר קבוע ומתוכנן היטב. חדר מלא מספק לעתים רמת אטימות גבוהה יותר, שליטה טובה יותר בלחצי אוויר ויכולת לשלב מערכות מורכבות יותר. בנוסף, כאשר מספר העובדים גדול או כשיש תנועה רבה של ציוד וחומרים, מבנה קבוע עשוי להיות נוח ויעיל יותר מבחינה תפעולית.
שאלות ותשובות
לחץ חיובי נועד למנוע כניסת מזהמים מבחוץ אל תוך החדר. לחץ שלילי פועל בכיוון ההפוך ומטרתו למנוע בריחה של חומרים מסוכנים החוצה. בחירת סוג הלחץ תלויה במה שרוצים להגן עליו — הסביבה החיצונית או התהליך שמתבצע בתוך החלל.
מערכות הסינון והאוורור פועלות ברציפות ובעוצמה גבוהה יחסית כדי לשמור על תנאי הסביבה. לכן בתכנון מתקדם אפשר לנסות ולשלב גם פתרונות אקוסטיים כדי להפחית את הרעש ולשפר את החוויה של העובדים או המבקרים.
במתקנים רבים יש אזורי מעבר ייעודיים שבהם העובדים מחליפים בגדים, שוטפים ידיים ולעיתים גם עוברים תהליך ניקוי מבוסס לחץ אוויר, כאשר המטרה היא לצמצם ככל האפשר את כמות המזהמים שנכנסת עם העובדים.
מדובר במסנן מתקדם שמסוגל ללכוד חלקיקים זעירים מאוד מהאוויר. פילטרים כאלה הם אחד המרכיבים המרכזיים במערכות של חדרים נקיים, משום שהם מסייעים לשמור על רמת ניקיון גבוהה במיוחד.
משך ההקמה משתנה מאוד בהתאם לגודל הפרויקט ולמורכבות שלו. יש סביבות סטריליות שדורשות שבועות ואף חודשים של תכנון, התקנה ובדיקות איכות. הזמן מושפע גם ממערכות האוורור, רמות הסיווג וההתאמות הטכניות הנדרשות למבנה.
כאשר יש חריגה ברמת החלקיקים או בתנאי הסביבה, הדבר עלול להשפיע על איכות המוצרים או על תקינות תהליך העבודה. במפעלים מסוימים פוסלים את האצווה או עוצרים את הייצור עד לבדיקת מקור הבעיה. לכן נהוג לבצע ניטור שוטף ובדיקות קבועות כדי לזהות תקלות מוקדם ככל האפשר.
